La gaine thermorétractable est une gaine en polymère conçue pour réduire son diamètre lorsqu’elle est chauffée. Une fois chauffée, la gaine épouse étroitement le composant sous-jacent, créant une barrière protectrice qui améliore la durabilité, l’uniformité et la durée de vie.

Dans les environnements industriels et axés sur les procédés, la gaine thermorétractable est couramment utilisée pour protéger les capteurs, les fils et les petits assemblages contre l’abrasion, l’humidité, les produits chimiques et les températures extrêmes. Plutôt que de fonctionner comme un élément structurel, la gaine thermorétractable agit comme une couche protectrice qui améliore la fiabilité du système sans ajouter d’encombrement ni de poids significatifs.

Les gaines thermorétractables en PTFE et en FEP sont particulièrement appréciées pour les applications exigeantes nécessitant une grande propreté, une résistance chimique et une stabilité thermique, les fluoropolymères offrant de manière unique cette combinaison de propriétés.

Les gaines thermorétractables reposent sur un polymère conçu pour « mémoriser » un diamètre plus petit et y revenir lorsqu’il est chauffé. Lorsqu’elles sont de nouveau chauffées lors de l’installation, les chaînes polymères retrouvent leur mobilité et les forces de rappel mémorisées ramènent la gaine vers ses dimensions d’origine, produisant une enveloppe serrée et conforme autour du composant.

Concrètement, ce comportement à mémoire de forme permet aux gaines thermorétractables d’assurer une compression circonférentielle uniforme, une étanchéité environnementale améliorée et une encapsulation cohérente sans complexifier sensiblement la pièce. La récupération est dictée par la physique des polymères et l’historique de transformation (orientation, cristallinité et densité de réticulation, le cas échéant).

Tous les matériaux thermorétractables n’offrent pas les mêmes performances. Le PTFE et le FEP se distinguent pour des applications impliquant des températures extrêmes, des produits chimiques agressifs et des contraintes mécaniques.

La gaine thermorétractable en PTFE offre une excellente résistance à pratiquement tous les produits chimiques industriels et maintient ses performances sur une large plage de températures. Elle fournit également une surface lisse à faible coefficient de frottement qui aide à éviter les dépôts et facilite le nettoyage. Parce que le PTFE est semi-rigide, il convient bien à la protection des capteurs et aux applications exigeantes d’isolation de fils.

La gaine thermorétractable en FEP offre une résistance chimique similaire tout en apportant une transparence accrue et une flexibilité légèrement supérieure. Cela fait du FEP un excellent choix lorsque l’inspection visuelle du composant sous-jacent est utile ou lorsque des rayons de courbure plus serrés sont requis.

Ces deux matériaux sont couramment utilisés dans les secteurs suivants, où la fiabilité et l’intégrité des matériaux priment souvent sur le seul coût.

Un concept clé en ingénierie est la différence entre la température de rétreint (de récupération) et la température maximale de service recommandée. La température de rétreint est la chaleur requise pour activer le rétreint et obtenir une géométrie rétreinte stable; la température de service est la température que le tube peut supporter dans la durée sans fluage inacceptable, perte de propriétés ni dérive dimensionnelle. Par exemple, Gaines thermorétractables en FEP de Saint‑Gobain sont spécifiées avec une température de service jusqu’à +200 °C et une température de rétreint de >215 °C, ce qui les rend bien adaptées à l’encapsulation de capteurs à haute température et aux environnements chimiquement agressifs où une température de rétreint relativement plus basse est souhaitée.

À l’inverse, Gaines thermorétractables en PTFE de Saint‑Gobain offrent une résistance extrême aux températures jusqu’à 260 °C et sont disponibles avec des rapports de rétreint 2:1 et 4:1, mais nécessitent généralement une température de rétreint plus élevée (p. ex., >320 °C) en raison des caractéristiques de transformation du PTFE. C’est pourquoi les gaines thermorétractables en PTFE sont souvent choisies lorsque la marge thermique et l’inertie chimique sont primordiales, tandis que les gaines thermorétractables en FEP sont fréquemment préférées lorsque des températures de rétreint plus basses et une plus grande transparence sont bénéfiques.

Les gaines thermorétractables en PTFE et en FEP sont fréquemment choisies pour des applications nécessitant une protection à long terme dans des conditions difficiles.

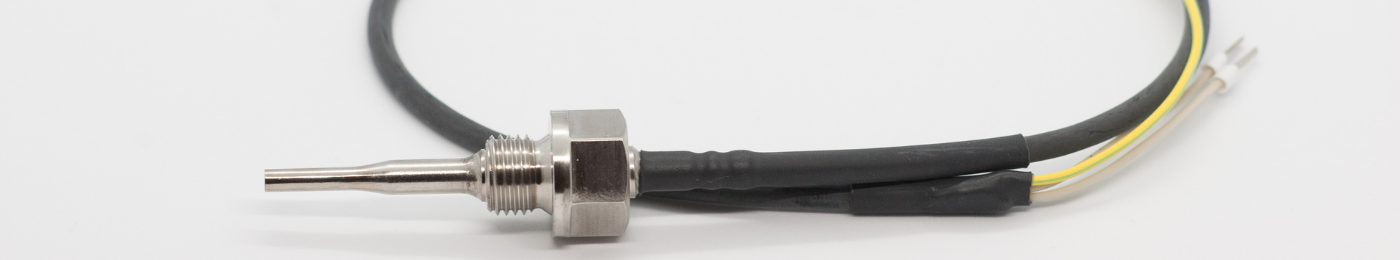

Les usages courants incluent l’encapsulation de capteurs afin de protéger les sondes des fluides corrosifs, de l’abrasion et des cycles thermiques. Les gaines thermorétractables peuvent également servir à isoler et protéger des câbles acheminés à travers des zones à haute température, des zones de lavage ou des environnements chimiquement agressifs.

Parmi les avantages supplémentaires figurent une meilleure décharge de traction, des transitions plus fluides entre les composants et une protection mécanique accrue, sans compromettre la flexibilité ni la précision.

Comme ces matériaux sont inertes et stables, ils contribuent à réduire les besoins de maintenance et les temps d’arrêt tout en prolongeant la durée de vie des composants.

Parmi les spécifications les plus importantes lors du choix de gaines thermorétractables figure le rapport de rétreint. Le rapport de rétreint décrit de combien la gaine se réduit entre son diamètre fourni et son diamètre entièrement récupéré.

Un rapport de rétreint de 1,6:1 indique que le diamètre expansé est 1,6 fois le diamètre récupéré, ce qui correspond à un diamètre final d’environ 62,5 % de l’original. Un rapport de 1,6:1 offre plusieurs avantages, notamment lorsque l’on travaille avec des composants aux diamètres prévisibles et ne nécessitant pas de grands changements de taille, car il assure une finition fiable et professionnelle tout en minimisant la matière excédentaire et les déformations.

De plus, les architectures de gaines thermorétractables à double couche développées par Saint‑Gobain étendent encore les fonctionnalités en intégrant de multiples propriétés de matériaux au sein d’une structure unique. Ces systèmes se composent généralement d’une couche externe en fluoropolymère (PTFE ou FEP) apportant une résistance thermique, une résistance chimique et une stabilité dimensionnelle, combinée à une couche interne conçue pour ramollir, fondre et s’écouler lors du chauffage. Lors du rétreint, la couche interne permet une adaptation étroite et une encapsulation intime du substrat sous‑jacent, réduisant les vides et assurant un contact uniforme. Ce comportement est particulièrement avantageux pour des applications telles que la refusion de cathéters, la consolidation de composites et le recouvrement de géométries complexes, où la reproduction précise de la surface et une encapsulation fiable sont toutes deux essentielles.

Des mesures précises sont essentielles pour garantir un bon ajustement et de bonnes performances. La mesure des gaines thermorétractables implique deux dimensions clés : le diamètre intérieur expansé et le diamètre intérieur rétracté.

1. Commencez par mesurer le plus grand diamètre du composant avant l'installation. Cette mesure détermine la taille minimale à l’état expansé que la gaine doit pouvoir accepter. Le diamètre intérieur expansé de la gaine doit être légèrement supérieur à celui du composant afin de faciliter l’installation sans forcer.
2. Considérez ensuite le diamètre intérieur rétracté. Après rétreint, la gaine doit être suffisamment petite pour saisir fermement le composant. Cela garantit une couverture homogène et évite les interstices susceptibles de laisser pénétrer des contaminants.

L’épaisseur de paroi est un autre facteur important. Des parois plus épaisses offrent généralement une meilleure protection, mais peuvent réduire la flexibilité. Équilibrez les exigences de durabilité avec les contraintes d’encombrement lors du choix de la gaine.

La longueur doit également être mesurée avec soin. La gaine thermorétractable peut se raccourcir légèrement lors du rétreint, donc prévoir une petite marge de longueur supplémentaire contribue à garantir une couverture complète après l’installation.

À mesure que la gaine thermorétractable se rétracte sur un support, l’épaisseur de paroi augmente généralement, car le même volume de matière se redistribue sur une circonférence plus petite. De plus, de nombreuses applications utilisent volontairement un rétreint partiel (sans rétracter complètement jusqu’au DI minimal possible), ce qui peut donner une paroi finale plus fine et plus flexible que la valeur « entièrement rétractée » indiquée sur une fiche technique. Comprendre cette relation entre le DI rétracté et l’épaisseur de paroi permet d’éviter la surconception (choisir une gaine qui devient trop épaisse ou trop rigide après rétreint) et d’améliorer le taux de réussite au premier essai en prototypage et en production.

Une installation correcte permet de maximiser les avantages des gaines thermorétractables en PTFE et en FEP. Même des matériaux haute performance peuvent sous-performer si la rétraction est mal maîtrisée. Les modes de défaillance les plus courants liés à l’installation comprennent une rétraction incomplète due à un apport thermique insuffisant, une surchauffe locale pouvant déformer la gaine ou provoquer une rétraction irrégulière, ainsi qu’un chauffage non uniforme laissant des plis, des vides emprisonnés ou une épaisseur de paroi non uniforme.

L’utilisation de la bonne source de chaleur et le respect des plages de température recommandées aident à prévenir la décoloration, la déformation ou une rétraction incomplète. Une fois installée, une gaine thermorétractable bien sélectionnée devrait conserver ses propriétés protectrices tout au long de cycles thermiques répétés et de l’exposition à l’environnement.

Le choix en amont du matériau et du rapport de rétreint appropriés réduit les problèmes d’installation et améliore la fiabilité à long terme. Une autre considération pratique est le rétreint longitudinal (variation de longueur) lors de la rétraction. Les recommandations du secteur indiquent généralement que la gaine thermorétractable peut perdre de la longueur pendant la rétraction et conseillent d’en tenir compte lors du choix de la longueur de coupe; certaines références indiquent un rétreint longitudinal de l’ordre de ~5 % à ~15 % selon le matériau. Prévoir une petite marge de longueur permet d’assurer une couverture complète de la zone cible après rétraction.

Les gaines thermorétractables en PTFE et en FEP offrent une protection fiable des capteurs et de l’isolation des fils dans des environnements industriels exigeants. Comprendre ce que sont les gaines thermorétractables, comment se comportent les matériaux et comment les rapports de rétreint influencent les performances permet de mieux sélectionner les matériaux et d’obtenir des résultats plus fiables.

En mesurant soigneusement les composants et en choisissant des gaines qui allient ajustement, protection et durabilité, les gaines thermorétractables deviennent une solution simple mais puissante pour prolonger la durée de vie des équipements et maintenir des performances constantes.
